该电机用作主轴电机，用于在换向器上加工小槽，换向器是我们所有直流有刷伺服电机的部件。之前，我们使用带旋转工作台的数控铣床加工换向器。虽然这种加工方式有效，但会占用机床很长时间。为了腾出数控机床进行更高强度的加工，我们专门制造了*台换向器开槽机。

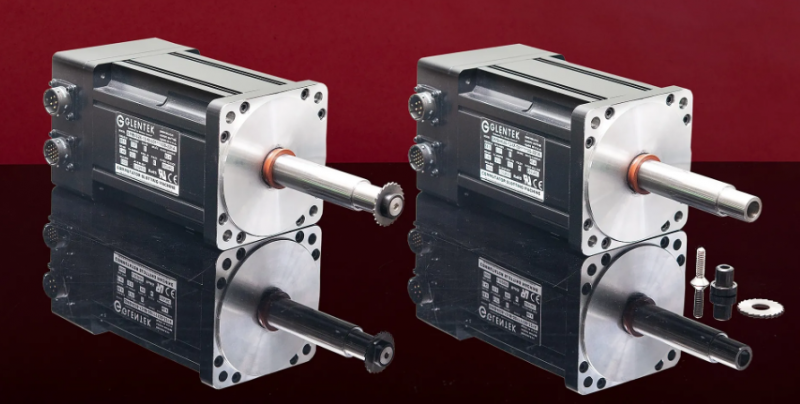

使用标准电机需要组装联轴器、锯轴、轴盖和安装锯片的螺钉，每个部件都会增加跳动量。我们的设计采用加长不锈钢轴，末端带有精密沉头孔和螺纹孔。锯片只需轴盖和螺钉即可安装。
槽宽的目标公差为.001英寸，因此我们需要尽可能简化机械装配。沉孔被铰孔至相对于心轴盖+.0005/-.0000英寸。*终设计使我们能够切割出比锯片厚度略大十分之*的槽。
该机器采用 120 VAC 供电，在所需框架尺寸下，*低标准 BEMF 可使*高转速略低于 3000 RPM。我们设计了*种新的绕线系统，使*高转速达到 9000 RPM。这使我们能够提高产量，并*大限度地减少零件上的毛刺。
为了达到这些转速，我们选择了屏蔽轴承（而非密封轴承），并使用V型环密封代替轴封。这两种方案都有助于减少电机的摩擦，这在高转速运行时至关重要。
